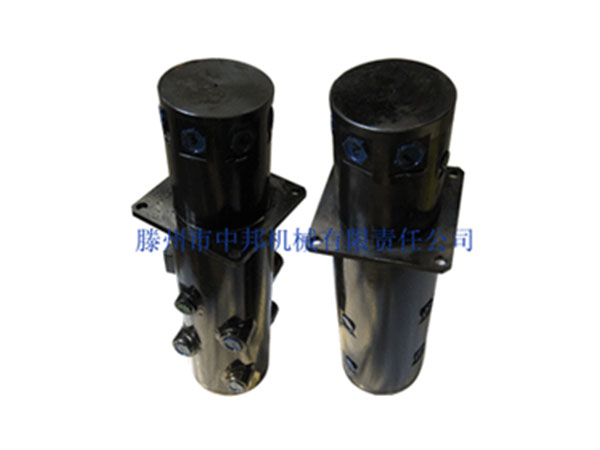

挖掘机中央回转接头的工作原理


时间:2020-09-10 作者:未知} 点击: 0

挖掘机中央回转接头主要用于大吨位塔吊等机械的整个液压系统中。包括回转体和回转轴,回转轴小头端自回转体,后端轴向插入回转体内,且回转轴小头端轴端用挡板。固定,回转体,后端用端盖,固定,所述回转轴,大头端伸出回转体,后端外,且回转轴。大头端靠近回转体后端处外缘固定连接有定位板 ;所述回转轴,内轴向开设有八条主油路孔,所述八条主油路孔的进油口均设置在回转轴,大头端的外缘,相应于回转轴. 上的八条主油路孔,所述回转体,上径向开有八个主油口与回转轴上的八条主油路孔相对应。本发明使旋转部分与固定部分能相对相对旋转360°管道不发生干涉、上、下油路畅通、各油路动作不串联。

挖掘机中央回转接头的工作原理

在通常应挖掘机中央回转接头用在液压挖掘机、吊机、360旋挖钻机等,其上下两部分是需要回转的,这就存在回转部分与固定部分的油路连接问题。挖掘机中央回转接头就是用来连接整个液压系统中固定与旋转部分的液压管路。由回转体、回转轴和盖子等组成。使用时, 回转体与液压挖掘机、起重机机械的回转下平台固定,回转轴上安装板与回转上平台上的回转支撑相连接。液压胶管和电线分别安装于回转体与回转轴的各油口和线路上。液压机械的上平台带动回转轴旋转。
